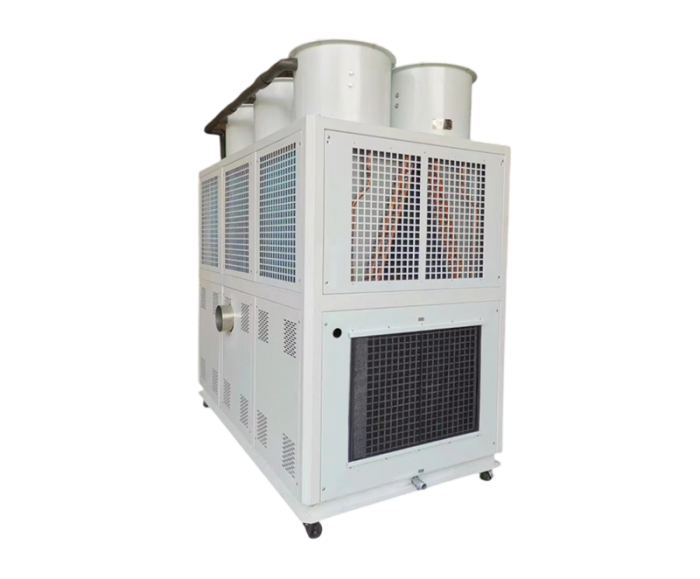

агрегат точной холодной воды с воздушным охлаждением
- Подробности продукции
- Технические параметры
- Установка требует
взрывобезопасный криогенный агрегат холодной воды
В области холодильных систем и технических применений, Huaxiang имеет более 20 лет богатого опыта и добился самых блестящих достижений, Huaxiang в низкотемпературных взрывостойких гликолевых / соляных агрегатах) превосходная технология проектирования, прецизионная технология управления и низкотемпературные взрывозащищенные агрегаты, отличная надежность в одном. Устройства в разных отраслях промышленности имеют различные типы оборудования: реактор низкотемпературный взрывобезопасный холодноводяной машина, нефть низкотемпературный взрывобезопасный криогенный холодноводяной двигатель, химический низкотемпературный взрывобезопасный холодноводяной двигатель, угольный низкотемпературный взрывозащищенный холодноводяной двигатель, текстильный низкотемпературный взрывозащищенный холодноводный двигатель, фармацевтический низкотемпературный взрывозащищенный холодноводный двигатель, пищевой низкотемпературный холодный двигатель, литиево - солевой кристаллический холодный агрегат, лабораторный низкотемпературный холодный холодильник, монокристаллический кристаллический холодный холодильник, химический взрывобезопасный низкотемпературный холодный холодильник Температура от - 10 до - 90 градусов и имеет более низкий температурный контроль.
Конструктивные характеристики агрегатов
1. хладагент: хладагент R404A / R134a / R23: водный раствор гликоля, метанола, этанола, NaCl или CaCl2;
2. Использование передовых компрессоров, передовых принципов балансировки нагрузки, так что проектный срок службы основного подшипника до 100 000 часов;
3. испарители, конденсаторы с использованием высокоэффективных теплообменных труб, проектная площадь теплообмена резервирует 5 - 10% запас, чтобы обеспечить высокую эффективность теплообмена агрегата;
4. Низкие эксплуатационные расходы, высокая COP при частичной и полной загрузке;
5.компактная конструкция, превосходное пространство для обслуживания компрессоров, так что рутинные проверки делают более быстрыми;
6. Безполярное регулирование энергии, диапазон регулирования энергии 10 - 100%;
7. Протокол связи, обеспечивающий связь с системой SCADA;
8. Используется в специальных легковоспламеняющихся и взрывоопасных местах. Это безопасный низкотемпературный взрывозащищенный холодноводный агрегат;
9. В соответствии с режимом работы пользователя, при равномерности и разрезе температуры могут быть выполнены тонкие процедуры;
10. Устройство работает с низким уровнем шума и вибрации и может работать в требовательных местах;
11. Безопасная эксплуатация экипажа.
Особенности взрывостойкого винтового компрессора
1. Ротор использует самый передовой в мире производитель бренда, высокая точность обработки, чтобы достичь оптимального рабочего остаточного зазора, минимальное сопротивление трению, высокая объемная скорость под уплотнением масляной пленки, чтобы обеспечить долгосрочную и эффективную работу, но также уменьшить вибрацию и шум;
2. Автоматическое восстановление регуляторного клапана емкости до минимальной отрицательной части, снижение пускового тока;
3. конструкция двухслойной оболочки, которая в большей степени снижает эксплуатационный шум группы;
4. Встроенный двигатель, без муфты для предотвращения утечки хладагента, при использовании холодного угля для охлаждения двигателя, чтобы свести к минимуму неисправность, продлить срок службы;
5. встроенный терморегулятор двигателя для дальнейшей защиты двигателя и смазочных материалов;
6. обратный клапан наружного выхлопа эффективно предотвращает реверсирование ротора в результате отдачи потока высокого давления при остановке;
7. Встроенная сеть фильтрации всасывания, отфильтровывающая крупные частицы примесей, защищает поверхность винта от повреждения;
8. Управление емкостью: без полярного или сегментного регулирования в диапазоне 100% ~ 15% или 100% ~ 75% ~ 50% ~ 25% (блок R22, R134A);
9. Компрессор оснащен масляным обогревателем, масляным зеркалом: отверстие для обслуживания масла, обратный запорный клапан выхлопных газов, облегчает ремонт и обслуживание агрегата;
10. Встроенный центробежный сепаратор масла, эффект разделения масла высок, не требует внешнего разделения масла, не требует замены; (За исключением полного жидкости)
11. Управление емкостью: Безполярное регулирование в диапазоне от 100% до 25% (группа R134a).
Испаритель (сухой)
1. Сухой испаритель, меньшее количество охлаждающего вещества, хорошие характеристики возврата масла, нет необходимости во внешнем масляном насосе и масляном фильтре, нет скоропортящихся деталей, низкая стоимость технического обслуживания;
2. Асимметричное распределение входов и выходов хладагента, эффективное использование свойств хладагента, повышение эффективности теплообмена;
3. конструкция сетчатого распределителя входного отверстия хладагента для оптимизации распределения хладагента в теплопроводной трубе;
4. Многоголовые агрегаты независимо друг от друга по циклу не учитываются, резерв хороший.
контур хладагента
Каждый компрессор соответствует системе независимых контуров, каждый из которых включает в себя: выпускной обратный клапан, предохранительный клапан, шаровой клапан жидкостной трубы, фильтр, ремонтный клапан, тепловой или электронный расширительный клапан, переключатель давления, датчик давления, терморезистор и другие компоненты.
Кроме того, полностью жидкостный агрегат R134a использует систему управления хладагентами патентной технологии Huaxiang.
Взрывозащищенное дроссельное устройство
Дроссель использует импортный термический или электронный расширительный клапан, его основные характеристики:
1. Высокая точность регулирования, эффект энергосбережения более очевиден;
2. Широкий диапазон корректировок, более адаптируемый к широкому регулированию емкости;
3.Обеспечивает оптимальную степень перегрева, повышает эффективность, защищает компрессор.
кожухотрубный рефлектор
1. Совершенная конструкция принудительного переохлаждения, увеличение количества охлаждения, повышение эффективности охлаждения;
2. Использование высокоэффективных внутренних резьбовых труб увеличивает площадь теплообмена и в то же время усиливает турбулентность хладагента на поверхности трубы, что значительно повышает эффективность теплообмена;
3. Многоголовые агрегаты независимо спроектированы по каждому циклу, хорошая резервная способность;
4. Оптимизированная конструкция противоударной пластины для дальнейшего улучшения распределения хладагента.
5. Квалификация сосудов под давлением и установка предохранительных клапанов.
Богатый ассортимент прикладных продуктов
Основные особенности:
1. Холодильное оборудование в то же время может полностью бесплатно обеспечить гигиеническую горячую воду, диапазон температур выхода горячей воды: от 30 до 60°C.
2. Терморекуператор устанавливается внутри агрегата и не требует дополнительного занятия места в машинном отделении.
3. Стандартная рекуперация тепла составляет 15% от количества охлаждения, если требуется специальная рекуперация тепла, пожалуйста, свяжитесь с отделом продаж Huaxiang с полностью тепловым полностью холодильным агрегатом.
4. Широкий спектр применения может быть применен в гостиницах, больницах, фабриках и других местах спроса на горячую воду.
Взрывозащищенный блок управления: класс B, класс C и т.д.
ЖК - экран с цветным управлением
1. 7 - дюймовый сенсорный экран для настоящей красочной жидкости, визуальная работа, простая, интуитивно понятная.
2. Основной операционный интерфейс обеспечивает несколько режимов работы, которые позволяют осуществлять точное управление агрегатом через клавиатуру интерфейса в любом рабочем состоянии.
3. Состояние работы с первого взгляда, эксплуатация показывает; Температура входа / выхода замороженной воды, температура наружного воздуха, давление всасывания, давление выхлопа, температура всасывания, температура выхлопа, перегрев всасывания / выхлопа, открытие термического расширительного клапана или электронного расширительного клапана, время накопления компрессора и т.д.
4. Тревога показывает, что в то же время может записывать недавние напоминания, предлагая два операционных интерфейса на английском и китайском языках, которые соответствуют потребностям внутреннего и международного рынка.
5. Непрерывный контроль пропускной способности
Используя микрокомпьютерную систему управления и непрерывную компрессорную технологию для достижения непрерывного регулирования температуры с контролем пропускной способности плавно, а частичное регулирование нагрузки более точно.
6. Контроль температуры воды
Альтернативный контроль температуры воды на входе или на выходе, точность контроля температуры для заданного значения 1,0 °C для удовлетворения потребностей в разных случаях.
7. Сбалансированная работа компрессора
Устройства нескольких компрессоров автоматически уравновешивают время работы каждого компрессора.
8. Расширение функций
Поддерживает подключение хоста к дому воды для обеспечения безопасной работы агрегата.
Классы делятся на: BT4 / BT6 / CT4 / CT6 и т.д.
Полная защитная функция.
1. Защита от высокого давления и низкого давления
Когда давление выхлопа выше заданного значения или давление всасывания ниже заданного значения, это защитное устройство действует так, что компрессор останавливается, чтобы защитить компрессор и агрегат.
2. Защита термостата двигателя компрессора
Этот термостат помещается в обмотку двигателя компрессора, так что, когда температура двигателя выше нормы, компрессор перестает работать, чтобы защитить компрессор.
3. Защита от перегрева выхлопных газов
Когда перегрев выхлопных газов слишком высок, агрегат может автоматически регулировать расход хладагента, чтобы снизить температуру выхлопных газов, чтобы защитить компрессор.
4. Масляные обогреватели
Обеспечить хорошие смазочные свойства, чтобы предотвратить вспенивание смазочного масла при запуске.
5. Трехфазная защита от избыточного тока
Когда ток компрессора выше заданного значения, это реле перенапряжения автоматически отключается от цепи, и редуктор перестает работать.
6. Устройства обратной фазовой защиты
Это устройство индуцирует фазу питания и абсолютно предотвращает обратную работу компрессора из - за ошибки фазы питания.
Регулирование частых пусков компрессоров
Функция времени перезапуска компрессора контролирует частоту пуска и остановки компрессора в разумном диапазоне для защиты компрессора.
8. Защита агрегатов от обледенения
Когда температура испарителя ниже заданного значения, эта функция заставит компрессор прекратить работу, чтобы предотвратить кристаллизацию хладагента в агрегате.
9. Безопасный клапан
Когда давление конденсатора слишком велико, а все остальные защитные устройства не работают, предохранительный клапан открывается, чтобы предотвратить повреждение агрегата.
Легкая пробка - в основном проявляется в вихревых агрегатах
Когда температура конденсатора слишком высока, а все остальные защитные устройства не работают, плавкий затвор открывается, чтобы предотвратить повреждение агрегата.
11. Переключатели перепада давления потока охлажденной воды (до 134a полноводного типа)
Замороженная вода использует перепад давления водяного переключателя, который является более точным по сравнению с традиционными стандартными удобрениями водяного переключателя и не вызывает замораживания или даже разрушения замороженной трубы из - за кратковременного отключения или уменьшения потока.
12. Защита уровня масла компрессора (R134 с полным наполнением)
Использование фотоэлектрического индукционного переключателя уровня масла, чтобы устранить работу агрегата в условиях нехватки масла, малой нефти, эффективно обеспечивает надежную и безопасную работу агрегата.
Инструкции по установке：
• Перед установкой агрегата следует внимательно прочитать следующие инструкции, чтобы избежать ненужных повреждений.
• Экипаж должен быть максимально горизонтальным при перемещении погрузочно - разгрузочных работ, не наклоняться более чем на 30 градусов, а на подъемных приспособлениях должны быть опоры, чтобы не повредить оборудование.
• Экипажи могут быть установлены на крыше или во внутреннем дворе, а опорная поверхность должна быть достаточно прочной; Может выдерживать вес при эксплуатации агрегата.
• В агрегатах не должны устанавливаться места с большим количеством пыли, грязи, коррозионных газов и высокой влажностью.
• Установка агрегатов должна предусматривать наличие достаточного пространства примерно на 1,5м или более до и после каждого из них для отвода тепла и облегчения доступа обслуживающего персонала.
• Когда агрегат находится на месте, сейсмическая мягкая прокладка должна быть помещена под нижнюю раму агрегата, после регулировки уровня агрегата можно закрепить нижний шпильку.
• Установка, изоляция водопроводных путей системы, руководство по проектированию со стороны специалистов и выполнение соответствующих положений спецификаций по установке отопления.
• наружная система водопровода должна быть оснащена сейсмическими мягкими разъемами, фильтрами, обратными клапанами, дренажными клапанами, выпускными клапанами, запорными клапанами; При наличии расширительных резервуаров следует устанавливать на высоте 1 - 1,5 м над системой; Емкость резервуара составляет примерно 10 / 10 от общего количества воды в системе: выпускной клапан должен быть установлен между верхней частью системы и расширительным резервуаром; Системы охлаждающих труб и расширительные резервуары должны подвергаться термоизоляции.
• Водонасосы и агрегаты, насосы и системные водопроводные пути должны быть соединены сейсмическими мягкими соединениями, в то время как трубопроводы и насосы должны иметь свои собственные опоры, чтобы избежать напряжения агрегата.
• Для предотвращения повреждения теплообменных труб в результате попадания в испаритель посторонних веществ, таких как сварочный шлак, требуется, чтобы в водозаборных отверстиях испарителя нашего подразделения (или водонаполнительных отверстиях резервуара) были установлены водяные фильтры более 16 наименований. Промывание и изоляция трубопровода системы должны проводиться перед подключением к агрегату, строго запрещается, чтобы трубопровод был подключен к агрегату до промывки, и в зависимости от высоты фактического положения установки агрегата следует учитывать молниеотвод.
Описание использования：
Перед первой загрузкой, пожалуйста, внимательно прочитайте инструкции по использованию продукта и следуйте шагам, указанным в инструкции по использованию, чтобы обеспечить безопасность; В то же время рекомендуется провести первую загрузку под руководством инженера - наладчика компании.
Перед вводом в эксплуатацию необходимо выполнить следующие работы.
• Подключите все кабели питания к внешнему оборудованию управления питанием по требованию
• Проверьте источник воды в резервуаре или расширительном резервуаре, откройте выхлопной клапан и удалите воздух из трубопровода; Проверьте правильность направления работы компрессора и вентилятора или насосной группы
• Электричество агрегатов для подогрева смазочных материалов (особенно в холодных районах, не менее 12 часов)
• Если система кондиционирования воздуха проверяет исправность конечного оборудования
• в случае отключения основного контура провести пробную эксплуатацию и проверить правильность последовательности действий; Проверьте правильность направления работы компрессора и вентилятора или насосной группы
• Установка режима работы промышленного холодильного оборудования (или тепловых насосов) по мере необходимости
После выполнения вышеуказанных работ вы можете подключить основной источник питания и включить агрегат холодной воды или систему кондиционирования воздуха в качестве хоста; После того, как температура воды соответствует требованиям, нормальный агрегат должен поддерживать последовательность фаз питания без изменений после ввода в эксплуатацию и ввода в нормальную работу.
Техническое обслуживание
• Экипаж был отрегулирован инженером - наладчиком нашей компании и достиг оптимального рабочего состояния, просим пользователя больше не регулировать себя.
• После 24 часов работы агрегата необходимо промыть фильтр на входном конце насоса.
• Запрещается частое использование переключателей, а количество загрузок компрессоров не должно превышать 6 раз в час. Интервал между загрузками должен составлять более 5 минут.
• Переключатель питания основной цепи не может быть отключен в течение нормального срока службы.
• Один раз в месяц должна проводиться полная проверка летательных аппаратов по следующим пунктам:
1. Электрические крепежные болты на концах проводов не ослаблены.
2. Есть ли шум в движущихся частях агрегата и нормально ли они работают.
3. Нормальный ли рабочий ток каждого двигателя, нормальное ли сопротивление изоляции.
• Теплообменники агрегатов очищаются не реже двух раз в год специальным очищающим раствором или водой высокого давления для поддержания хорошего теплообмена.
• Если тепловой насос включен зимой, обратите особое внимание: при температуре ниже 0°C необходимо регулярно проверять теплоизоляцию циркулирующей воды. При этом нельзя отключать входное питание агрегата; При длительном простое необходимо сбрасывать воду из боковых теплообменников и системных трубопроводов, чтобы избежать замерзания трубопроводов.
• Экипаж должен эксплуатироваться, управляться, обнаруживать аномалии и должен быть своевременно остановлен, а также выявлять причины и устранять неисправности. Запрещается бегать с болезнью.
• В случае возникновения неразрешимых трудностей обращайтесь в Центр обслуживания пользователей компании. Предупреждение: Для обеспечения нормального использования вашего агрегата, пожалуйста, следуйте советам по следующим пунктам во время использования (зимой, весной): 1. Обычная остановка, общий выключатель питания блока и однополюсный воздушный переключатель в коробке управления должны оставаться закрытыми.
Когда температура окружающей среды низкая, температура воды соответственно низкая и существует опасность замерзания, агрегат автоматически запускает антифриз - программу, чтобы предотвратить аварию, но в это время, если вы выключите насос и питание агрегата, программа антифриза не удалась, температура воды будет продолжать снижаться, так что водная система замерзает или даже замерзает теплообменник и т. Д. Чтобы избежать этой аварии, вы должны сделать следующие два:
Насос должен быть связан с агрегатом, который управляет пуском и остановкой насоса, а не ручным управлением.
2. Основные контуры и контуры управления насосов и агрегатов должны оставаться включенными, если они не могут быть включены. Необходимо своевременно сбрасывать воду из системы очистки.
Продукты нашей компании при установке и отладке, если пользователь нуждается, вы можете сначала связаться с техническим персоналом компании, чтобы подтвердить, а затем выполнить обслуживание на месте.
Наша компания придерживается принципа непрерывного совершенствования продукции, спецификации продукции, производительность, некоторые улучшения и изменения материалов могут быть трудно сообщить вам, пожалуйста, поймите.
