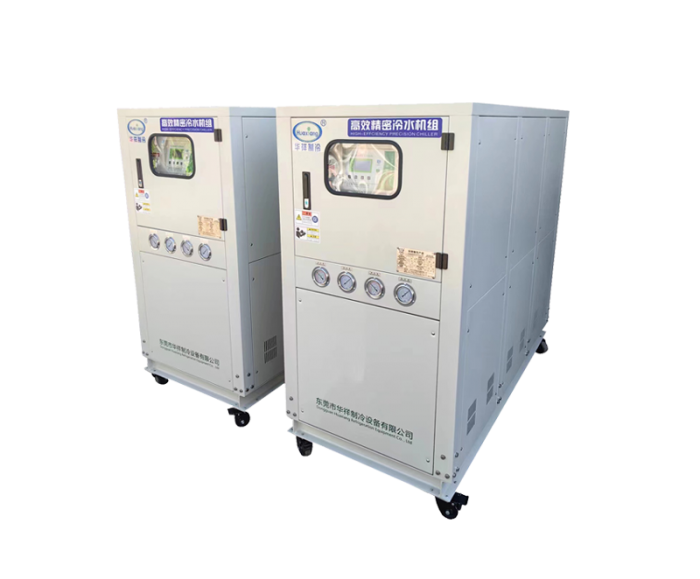

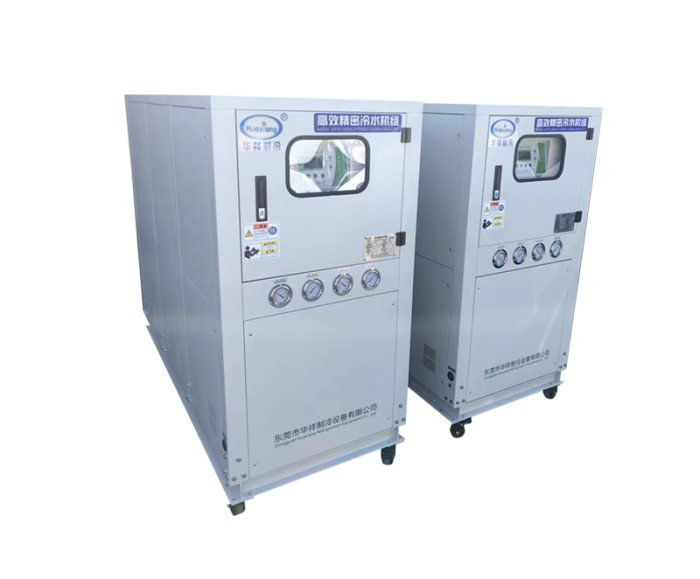

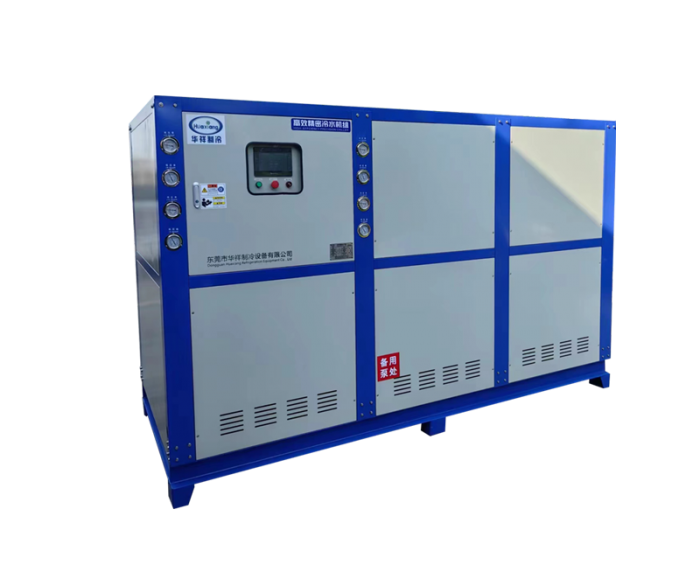

агрегат точной холодной воды с воздушным охлаждением
- Подробности продукции
- Технические параметры
- Установка требует
Вихревые холодильные установки с водяным охлаждением на рынке холодильного оборудования Huaxiang применялись более ранними поставщиками, эта модель достигла технологического прорыва 20 лет назад, она может быть установлена в машинном отделении, помещении, проходе, крыше или хорошо проветриваемой и защищенной от дождя наружной среде, не требует специального машинного отделения, но требует установки внешней башни охлаждения. Продукт поглощает сущность аналогичных продуктов в стране и за рубежом, фокусируясь на будущем развития промышленного холодильного оборудования, обслуживая различные потребности клиентов. Этот агрегат холодной воды на протяжении многих лет широко используется в промышленном замораживании, пластике, гальваническом покрытии, окислении, фармацевтике, химической промышленности, центрах обработки данных, аэрокосмической и других военных областях и т. Д., Десятки тысяч пользователей в Китае и получили высокую оценку пользователей.
Комбинация свободного сочетания агрегатов, гибкое применение
Может быть использована оптимизированная конструкция модуля, различные типы агрегатов для достижения свободной комбинации, поддержка нескольких агрегатов параллельно, максимальное охлаждение до 2000 кВт, серия тепловых насосов (тепловых рекуперационных машин) до 2500 кВт максимального тепла, может удовлетворить различные промышленные применения или потребности системы кондиционирования воздуха.
Внешняя водоохлаждающая башня
Внешняя охлаждающая вода может быть водопроводной водой, колодезной водой, чистой водой и т. Д., Используя башню охлаждающей воды для охлаждения тепла, экономично, практично, удобно, просто (но в зимнее время не использовать нужно полностью очистить, иначе есть риск замерзания и взрыва) Оборудование Каждая система спроектирована и эксплуатируется независимо, удобно для установки и обслуживания.
Классификационный запуск, небольшой электрический удар
Многосистемная многоагрегатная конструкция каждого агрегата, запуск агрегата с использованием ступенчатого запуска, снижение пускового тока агрегата, уменьшение воздействия на сеть, обеспечение безопасности других энергопотребляющих устройств в той же области.
Свободное сочетание, гибкое применение
Один агрегат холодной воды имеет переключение энергии компрессора 2 ~ 4, параллельная система может обеспечить регулирование емкости 2 ~ 48. Система автоматически вычисляет рабочую нагрузку, согласовывает рабочую мощность, гуманно распределяет время работы каждой системы, обеспечивает оптимальное рабочее состояние системы и повышает надежность и эффективность агрегата.
Теплообменник оболочки, более энергоэффективный
Данная серия водоохлаждаемых турбовинтовых агрегатов холодной воды, использование нового оптимизированного теплообменника оболочки трубчатого типа, более соответствует характеристикам потока воды, более однородная организация потока, полный теплообмен, повышение эффективности на 30%, в то же время уменьшает потерю расхода компрессора.
Встроенные треугольные структурные характеристики могут эффективно повысить общую прочность конструкции оборудования, а также избежать риска повреждения поверхности теплообменника. Обеспечение безопасности оборудования в процессе транспортировки и монтажа.
Множественная защита, и плохие условия могут работать стабильно.
Экипаж имеет более 10 функций безопасности и защиты, всестороннюю комплексную защиту для обеспечения безопасной и стабильной работы агрегата и системы.
• Защита от холода;
• Защита фазового порядка питания;
• Защита температуры выхлопных газов компрессора;
• Защита высокого и низкого давления;
• защита от перегрузки вентилятора башни охлаждения;
• Защита от перегрузки насосов охлаждающей воды;
• Защита от перегрузки компрессора;
• Защита от перегрузки насосов охлаждающей воды;
Простое расширение, небольшие первоначальные инвестиции, удобное обслуживание
Инвестиции: удобное расширение системы, можно инвестировать поэтапно в соответствии с прогрессом
Перевозка: Малый размер, высокая прочность, может транспортироваться независимо, без необходимости крупногабаритного подъемного оборудования.
Установка: Просто установите в хорошо проветриваемом месте и внешней охлаждающей башне, многопользовательская комбинация при установке гибкого пространства, при достаточном пространстве установки может быть соответствующее расстояние, чтобы обеспечить основное пространство обслуживания.
Техническое обслуживание: относительно независимая конструкция системы между агрегатами облегчает техническое обслуживание.
Точное управление микрокомпьютером.
Экипаж использует систему управления микрокомпьютером, жидкокристаллический текстовый дисплей с большим экраном дружественные страницы взаимодействия человека и машины. Содержит многоступенчатую защиту паролем от неправильных действий, влияющих на работу системы. Система управления с функцией самозапуска входящего вызова, функция регулярного запуска и остановки необязательна, чтобы облегчить клиентам реализацию функции управления беспилотным графиком на месте.
Функция отключения памяти
Устройство может автоматически запоминать данные и рабочее состояние блока до отключения питания после повторного вызова, блок автоматически возвращается в рабочее состояние до отключения, без необходимости повторной настройки, чтобы облегчить использование и управление пользователем.
Интеллектуальное управление, повышение надежности управления
Дополнительно со стандартным коммуникационным интерфейсом RS - 485, встроенным протоколом связи Modbus, можно интегрировать в систему с большинством современных стандартных систем самоконтроля (BAS) для обеспечения сетевого группового управления.
Вихревые установки с водяным охлаждением (тепловые насосы), благодаря своей инвестиционной гибкости оборудования и простоте инженерной установки, всегда были отличным выбором для систем с небольшим диапазоном охлаждения или кондиционирования воздуха.
Huaxiang обладает глубоким опытом применения технологий, в сочетании с современными производственными процессами, проверенными временем, производительность надежна.
Башня охлаждающей воды использует большой угол оптимизации проектирования внешнего роторного вентилятора, соответствует оптимальной рабочей скорости вращения, не только достаточное охлаждение, но и более низкий шум воздушного потока, повышение использования теплообменника для достижения оптимальной энергоэффективности всей машины;
В соответствии с потребностями клиента, выберите функцию рекуперации остаточного тепла, наслаждайтесь бесплатной горячей водой при охлаждении, температура воды может достигать 55°C.
Полностью закрытый высокоэффективный вихревой компрессор
Экипаж использует международный бренд полностью закрытого вихревого компрессора, компрессор использует конструкцию полости низкого давления, контур хладагента системы непосредственно охлаждает двигатель компрессора, чтобы обеспечить, чтобы двигатель всегда поддерживал эффективную и стабильную работу, сжатый высокотемпературный и высоковольтный охлаждающий пар непосредственно выводит компрессор, уменьшает давление и потерю тепловой энергии, повышает эффективность компрессора.
Слишком холодно, более эффективно.
Водный боковой теплообменник с использованием противотоковой многоствольной конструкции, вода в теплообменнике длительное время обращения, большой теплообмен, для достижения большей степени переохлаждения, производительность агрегата более надежна.
Сертификация является стабильной и надежной
Установки охлаждающих установок с водяным охлаждением (тепловых насосов) уже давно проходят испытания в лабораториях CNAS. Завершил серию экстремальных испытаний, таких как коррозионная стойкость, устойчивость к усталости, частое включение и остановка, охлаждение в переменных условиях, долгосрочная работа в условиях высокой температуры / низкой температуры и т. Д., И постоянно преодолел предел, чтобы достичь этой превосходной производительности классической работы.
Каждый блок на 100% проходит онлайн - тестирование перед выходом с завода, гарантируя, что каждый блок, поставляемый клиенту, является надежным.
Экологически эффективный модульный тепловой насос с водяным охлаждением Huaxiang использует R22 и R407C или международно признанный экологически чистый хладагент R410A, по сравнению с обычным агрегатом с меньшим количеством наполнения хладагентом, более высоким соотношением энергоэффективности, более низкими эксплуатационными расходами, экологически чистыми и другими характеристиками.
Экологическая экология
Используется обычный R22, R407C и т.д. или международно признанный экологически чистый хладагент R410A, обладающий стабильной производительностью, нетоксичностью, отсутствием разрушения озонового слоя и нулевой ОРС (ОРС).
высокоточная дроссельная система
Выберите термический расширительный клапан или электронный расширительный клапан в качестве компонента управления хладагентом для достижения точного дроссельного управления PID, быстрой реакции и движения, динамической регулировки перегрева. Стабильная работа в пределах всего режима сводит к минимуму влияние переменных факторов окружающей среды, и агрегат всегда находится в оптимальном рабочем состоянии температуры и соответствующего давления.
высокоэффективный кожухопроводный теплообменник
Новый высокоэффективный спиральный дефлекторный кожух трубчатый теплообменник, с использованием распределителя жидкости, чтобы обеспечить равномерное распределение хладагента в процессе трубы, максимальное использование площади теплообмена, производительность теплообмена увеличена на 10%. Использовать полностью сварочный процесс изготовления, высокая прочность на сжатие, отсутствие риска утечки, стойкость к загрязнению, блокировке, морозостойкость, высокая надежность.
Кольцевой конденсатор - медная труба с внутренней резьбой
Оболочные трубчатые теплообменники и водные боковые теплообменники используют усовершенствованную конструкцию внутренней резьбовой медной трубы, внутренняя резьбовая медная труба не только увеличивает эффективную площадь теплообмена системы, но и повышает возмущающую способность хладагента, эффективность теплообмена выше, чем обычная медная труба более чем на 30%.
Инструкции по установке：
• Перед установкой агрегата следует внимательно прочитать следующие инструкции, чтобы избежать ненужных повреждений.
• Экипаж должен быть максимально горизонтальным при перемещении погрузочно - разгрузочных работ, не наклоняться более чем на 30 градусов, а на подъемных приспособлениях должны быть опоры, чтобы не повредить оборудование.
• Экипажи могут быть установлены на крыше или во внутреннем дворе, а опорная поверхность должна быть достаточно прочной; Может выдерживать вес при эксплуатации агрегата.
• В агрегатах не должны устанавливаться места с большим количеством пыли, грязи, коррозионных газов и высокой влажностью.
• Установка агрегатов должна предусматривать наличие достаточного пространства примерно на 1,5м или более до и после каждого из них для отвода тепла и облегчения доступа обслуживающего персонала.
• Когда агрегат находится на месте, сейсмическая мягкая прокладка должна быть помещена под нижнюю раму агрегата, после регулировки уровня агрегата можно закрепить нижний шпильку.
• Установка, изоляция водопроводных путей системы, руководство по проектированию со стороны специалистов и выполнение соответствующих положений спецификаций по установке отопления.
• наружная система водопровода должна быть оснащена сейсмическими мягкими разъемами, фильтрами, обратными клапанами, дренажными клапанами, выпускными клапанами, запорными клапанами; При наличии расширительных резервуаров следует устанавливать на высоте 1 - 1,5 м над системой; Емкость резервуара составляет примерно 10 / 10 от общего количества воды в системе: выпускной клапан должен быть установлен между верхней частью системы и расширительным резервуаром; Системы охлаждающих труб и расширительные резервуары должны подвергаться термоизоляции.
• Водонасосы и агрегаты, насосы и системные водопроводные пути должны быть соединены сейсмическими мягкими соединениями, в то время как трубопроводы и насосы должны иметь свои собственные опоры, чтобы избежать напряжения агрегата.
• Для предотвращения повреждения теплообменных труб в результате попадания в испаритель посторонних веществ, таких как сварочный шлак, требуется, чтобы в водозаборных отверстиях испарителя нашего подразделения (или водонаполнительных отверстиях резервуара) были установлены водяные фильтры более 16 наименований. Промывание и изоляция трубопровода системы должны проводиться перед подключением к агрегату, строго запрещается, чтобы трубопровод был подключен к агрегату до промывки, и в зависимости от высоты фактического положения установки агрегата следует учитывать молниеотвод.
Описание использования：
Перед первой загрузкой, пожалуйста, внимательно прочитайте инструкции по использованию продукта и следуйте шагам, указанным в инструкции по использованию, чтобы обеспечить безопасность; В то же время рекомендуется провести первую загрузку под руководством инженера - наладчика компании.
Перед вводом в эксплуатацию необходимо выполнить следующие работы.
• Подключите все кабели питания к внешнему оборудованию управления питанием по требованию
• Проверьте источник воды в резервуаре или расширительном резервуаре, откройте выхлопной клапан и удалите воздух из трубопровода; Проверьте правильность направления работы компрессора и вентилятора или насосной группы
• Электричество агрегатов для подогрева смазочных материалов (особенно в холодных районах, не менее 12 часов)
• Если система кондиционирования воздуха проверяет исправность конечного оборудования
• в случае отключения основного контура провести пробную эксплуатацию и проверить правильность последовательности действий; Проверьте правильность направления работы компрессора и вентилятора или насосной группы
• Установка режима работы промышленного холодильного оборудования (или тепловых насосов) по мере необходимости
После выполнения вышеуказанных работ вы можете подключить основной источник питания и включить агрегат холодной воды или систему кондиционирования воздуха в качестве хоста; После того, как температура воды соответствует требованиям, нормальный агрегат должен поддерживать последовательность фаз питания без изменений после ввода в эксплуатацию и ввода в нормальную работу.
Техническое обслуживание
• Экипаж был отрегулирован инженером - наладчиком нашей компании и достиг оптимального рабочего состояния, просим пользователя больше не регулировать себя.
• После 24 часов работы агрегата необходимо промыть фильтр на входном конце насоса.
• Запрещается частое использование переключателей, а количество загрузок компрессоров не должно превышать 6 раз в час. Интервал между загрузками должен составлять более 5 минут.
• Переключатель питания основной цепи не может быть отключен в течение нормального срока службы.
• Один раз в месяц должна проводиться полная проверка летательных аппаратов по следующим пунктам:
1. Электрические крепежные болты на концах проводов не ослаблены.
2. Есть ли шум в движущихся частях агрегата и нормально ли они работают.
3. Нормальный ли рабочий ток каждого двигателя, нормальное ли сопротивление изоляции.
• Теплообменники агрегатов очищаются не реже двух раз в год специальным очищающим раствором или водой высокого давления для поддержания хорошего теплообмена.
• Если тепловой насос включен зимой, обратите особое внимание: при температуре ниже 0°C необходимо регулярно проверять теплоизоляцию циркулирующей воды. При этом нельзя отключать входное питание агрегата; При длительном простое необходимо сбрасывать воду из боковых теплообменников и системных трубопроводов, чтобы избежать замерзания трубопроводов.
• Экипаж должен эксплуатироваться, управляться, обнаруживать аномалии и должен быть своевременно остановлен, а также выявлять причины и устранять неисправности. Запрещается бегать с болезнью.
• В случае возникновения неразрешимых трудностей обращайтесь в Центр обслуживания пользователей компании. Предупреждение: Для обеспечения нормального использования вашего агрегата, пожалуйста, следуйте советам по следующим пунктам во время использования (зимой, весной): 1. Обычная остановка, общий выключатель питания блока и однополюсный воздушный переключатель в коробке управления должны оставаться закрытыми.
Когда температура окружающей среды низкая, температура воды соответственно низкая и существует опасность замерзания, агрегат автоматически запускает антифриз - программу, чтобы предотвратить аварию, но в это время, если вы выключите насос и питание агрегата, программа антифриза не удалась, температура воды будет продолжать снижаться, так что водная система замерзает или даже замерзает теплообменник и т. Д. Чтобы избежать этой аварии, вы должны сделать следующие два:
Насос должен быть связан с агрегатом, который управляет пуском и остановкой насоса, а не ручным управлением.
2. Основные контуры и контуры управления насосов и агрегатов должны оставаться включенными, если они не могут быть включены. Необходимо своевременно сбрасывать воду из системы очистки.
Продукты нашей компании при установке и отладке, если пользователь нуждается, вы можете сначала связаться с техническим персоналом компании, чтобы подтвердить, а затем выполнить обслуживание на месте.
Наша компания придерживается принципа непрерывного совершенствования продукции, спецификации продукции, производительность, некоторые улучшения и изменения материалов могут быть трудно сообщить вам, пожалуйста, поймите.
