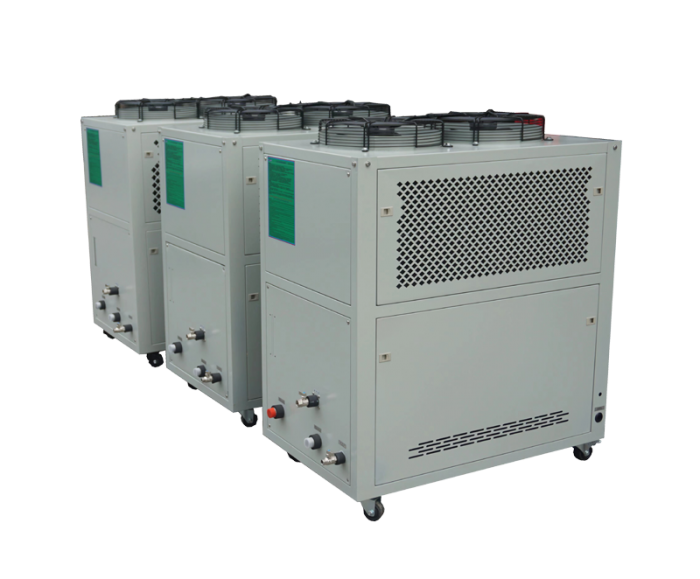

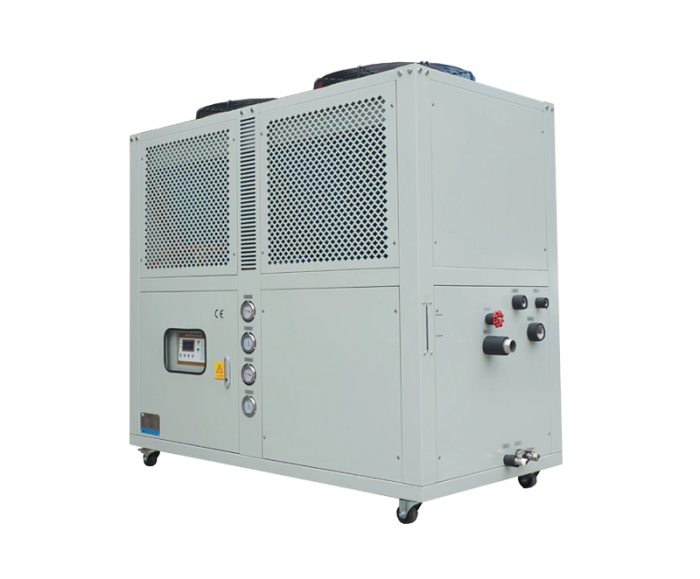

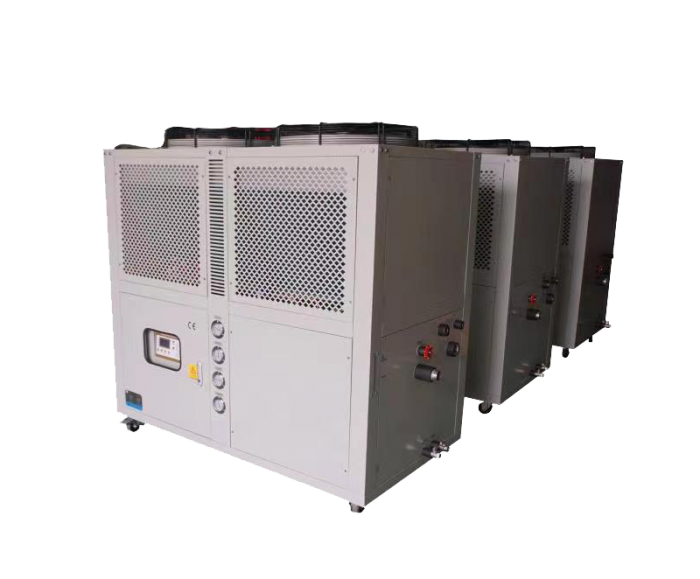

агрегат точной холодной воды с воздушным охлаждением
- Подробности продукции
- Технические параметры
- Установка требует
Ветро - вихревой холодильный агрегат Huaxiang холодильный рынок применяется более 15 лет, эта модель достигла технического прорыва 15 лет назад, она может быть установлена на крыше или хорошо проветриваемой наружной среде, не требует специального машинного отделения и устройства башни охлаждения. Продукт опирается на качество аналогичных продуктов в стране и за рубежом, фокусируясь на будущем промышленного холодильного оборудования и систем кондиционирования воздуха, обслуживая потребности клиентов. Этот агрегат холодной воды на протяжении многих лет широко используется в промышленном замораживании, пластике, гальваническом покрытии, окислении, фармацевтике, химической промышленности, центрах обработки данных, аэрокосмической и других военных областях, получил патент в области низкотемпературного холодного ветра в новой авиационной среде и получил высокую оценку пользователей.
Благодаря дифференцированной обработке агрегатов могут быть предоставлены стандартные, солестойкие, антикоррозионные и другие спецификации продукции для удовлетворения различных требований к использованию в суровых условиях.
Многомодульная свободная комбинация, гибкое применение
Оптимизированная конструкция модуля, различные типы модулей для достижения свободной комбинации, поддержка от 1 до 12 агрегатов параллельно, максимальное охлаждение до 1560 кВт, серия тепловых насосов максимальное тепло до 1656 кВт, может удовлетворить различные промышленные применения или потребности системы кондиционирования воздуха.
Сверхвысокая совместимость, бесперебойная работа
Функция свободного переключения главного из модуля, при неисправности хоста, не влияет на работу всей системы. Эффективно устраняется неисправность основного модуля, потенциальный риск паралича всей системы. Оборудование Каждая система независимо спроектирована и эксплуатируется, чтобы облегчить установку и обслуживание.
Классификационный запуск, малый удар по сети, более безопасный
Многосистемная конструкция каждого агрегата, запуск агрегата с использованием ступенчатого запуска, снижение пускового тока агрегата, уменьшение воздействия на сеть, обеспечение безопасности других энергопотребляющих устройств в той же области.
Многомашинный состав модульный свободный комбинированный, гибкий в применении
Один агрегат холодной воды имеет регулирование энергии уровня 2 - 4, параллельная система может обеспечить регулирование емкости уровня 2 - 48. Система автоматически вычисляет рабочую нагрузку, согласовывает рабочую мощность, гуманно распределяет время работы каждой системы, обеспечивает оптимальное рабочее состояние системы и повышает надежность и эффективность агрегата.
V - образный теплообменник, высокая прочность, энергосбережение более эффективно
Эта серия турбовинтовых охлаждающих агрегатов с ветровым охлаждением, новая оптимизированная конструкция V - образного теплообменника с крыльями, использование моделирования CFD для моделирования ветрового поля, оптимизация V - образного угла, в большей степени соответствует характеристикам потока воздуха, более однородная организация воздушного потока, полный теплообмен, повышение эффективности на 30%, в то же время снижение потери расхода компрессора.
Встроенные треугольные структурные характеристики могут эффективно повысить общую прочность конструкции оборудования, а также избежать риска повреждения поверхности теплообменника. Обеспечение безопасности оборудования в процессе транспортировки и монтажа.
Множественная защита, и плохие условия могут работать стабильно.
Экипаж имеет более 10 функций безопасности и защиты, всестороннюю комплексную защиту для обеспечения безопасной и стабильной работы агрегата и системы.
• Защита от холода;
• Защита фазового порядка питания;
• Защита температуры выхлопных газов компрессора;
• Защита высокого и низкого давления;
• Защита вентиляторов от перегрузки;
• Защита от перегрузки компрессора;
• защита от перегрузки циркулирующих насосов;
Простое расширение, небольшие первоначальные инвестиции, удобное обслуживание
Инвестиции: удобное расширение системы, можно инвестировать поэтапно в соответствии с прогрессом
Перевозка: Малый размер, высокая прочность, может транспортироваться независимо, без необходимости крупногабаритного подъемного оборудования.
Установка: Просто устанавливайте в хорошо проветриваемом месте, не требуя машинного отделения и охлаждающей башни, многопользовательская комбинация при установке пространства является гибкой, при достаточном пространстве для установки может быть интервал между соответствующими расстояниями, чтобы обеспечить основное пространство обслуживания.
Техническое обслуживание: относительно независимая конструкция системы между агрегатами облегчает техническое обслуживание.
Точное управление микрокомпьютером.
Экипаж использует систему управления микрокомпьютером, жидкокристаллический текстовый дисплей с большим экраном дружественные страницы взаимодействия человека и машины. Содержит многоступенчатую защиту паролем от неправильных действий, влияющих на работу системы. Система управления с функцией самозапуска входящего вызова, функция регулярного запуска и остановки необязательна, чтобы облегчить клиентам реализацию функции управления беспилотным графиком на месте.
Функция отключения памяти
Устройство может автоматически запоминать данные и рабочее состояние блока до отключения питания после повторного вызова, блок автоматически возвращается в рабочее состояние до отключения, без необходимости повторной настройки, чтобы облегчить использование и управление пользователем.
Интеллектуальное управление, повышение надежности управления
Дополнительно со стандартным коммуникационным интерфейсом RS - 485, встроенным протоколом связи Modbus, можно интегрировать в систему с большинством современных стандартных систем самоконтроля (BAS) для обеспечения сетевого группового управления.
Вихревые холодильные установки с воздушным охлаждением (тепловые насосы), благодаря инвестиционной гибкости оборудования и простоте инженерной установки, всегда были отличным выбором для систем с меньшим диапазоном охлаждения или кондиционирования воздуха.
Huaxiang обладает глубоким опытом применения технологий, в сочетании с современными производственными процессами, проверенными временем, производительность надежна.
Использование большого угла оптимизации проектирования внешнего роторного вентилятора, соответствующая оптимальной рабочей скорости вращения, не только достаточное охлаждение, но и более низкий шум воздушного потока, повышение коэффициента использования теплообменника для достижения оптимальной энергоэффективности всей машины;
В соответствии с потребностями клиента, выберите функцию рекуперации остаточного тепла, наслаждайтесь бесплатной горячей водой при охлаждении, температура воды может достигать 55°C.
Полностью закрытый высокоэффективный вихревой компрессор
Экипаж использует международный бренд полностью закрытого вихревого компрессора, компрессор использует конструкцию полости низкого давления, контур хладагента системы непосредственно охлаждает двигатель компрессора, чтобы обеспечить, чтобы двигатель всегда поддерживал эффективную и стабильную работу, сжатый высокотемпературный и высоковольтный охлаждающий пар непосредственно выводит компрессор, уменьшает давление и потерю тепловой энергии, повышает эффективность компрессора.
Слишком холодно, более эффективно.
Воздушный боковой теплообменник с использованием противоточной многорядной конструкции, воздух в теплообменнике длительное время обращения, большой теплообмен, для достижения большей степени переохлаждения, производительность агрегата более надежна.
Сертификация является стабильной и надежной
Установки охлаждающих агрегатов с воздушным охлаждением (тепловых насосов) уже давно проходят испытания в лабораториях CNAS. Завершил серию экстремальных испытаний, таких как коррозионная стойкость, устойчивость к усталости, частое включение и остановка, охлаждение в переменных условиях, долгосрочная работа в условиях высокой температуры / низкой температуры и т. Д., И постоянно преодолел предел, чтобы достичь этой превосходной производительности классической работы.
Каждый блок на 100% проходит онлайн - тестирование перед выходом с завода, гарантируя, что каждый блок, поставляемый клиенту, является надежным.
Экологически эффективный модульный тепловой насос с воздушным охлаждением Huaxiang использует R22 и R407C или международно признанный экологический хладагент R410A, по сравнению с обычным агрегатом с меньшим количеством наполнения хладагентом, более высоким соотношением энергоэффективности, более низкими эксплуатационными расходами, экологически чистыми и другими характеристиками.
Экологическая экология
Используется обычный R22, R407C и т.д. или международно признанный экологически чистый хладагент R410A, обладающий стабильной производительностью, нетоксичностью, отсутствием разрушения озонового слоя и нулевой ОРС (ОРС).
высокоточная дроссельная система
Выберите термический расширительный клапан или электронный расширительный клапан в качестве компонента управления хладагентом для достижения точного дроссельного управления PID, быстрой реакции и движения, динамической регулировки перегрева. Стабильная работа в пределах всего режима сводит к минимуму влияние переменных факторов окружающей среды, и агрегат всегда находится в оптимальном рабочем состоянии температуры и соответствующего давления.
высокоэффективный кожухопроводный теплообменник
Новый высокоэффективный спиральный дефлекторный кожух трубчатый теплообменник, с использованием распределителя жидкости, чтобы обеспечить равномерное распределение хладагента в процессе трубы, максимальное использование площади теплообмена, производительность теплообмена увеличена на 10%. Использовать полностью сварочный процесс изготовления, высокая прочность на сжатие, отсутствие риска утечки, стойкость к загрязнению, блокировке, морозостойкость, высокая надежность.
Крылатый конденсатор - медная труба с внутренней резьбой
Ветровой теплообменник и водяной теплообменник используют усовершенствованную конструкцию внутренней резьбовой медной трубы, внутренняя резьбовая медная труба не только увеличивает эффективную площадь теплообмена системы, но и повышает возмущающую способность хладагента, эффективность теплообмена выше, чем обычная медная труба более чем на 30%.
Инструкции по установке：
• Перед установкой агрегата следует внимательно прочитать следующие инструкции, чтобы избежать ненужных повреждений.
• Экипаж должен быть максимально горизонтальным при перемещении погрузочно - разгрузочных работ, не наклоняться более чем на 30 градусов, а на подъемных приспособлениях должны быть опоры, чтобы не повредить оборудование.
• Экипажи могут быть установлены на крыше или во внутреннем дворе, а опорная поверхность должна быть достаточно прочной; Может выдерживать вес при эксплуатации агрегата.
• В агрегатах не должны устанавливаться места с большим количеством пыли, грязи, коррозионных газов и высокой влажностью.
• Установка агрегатов должна предусматривать наличие достаточного пространства примерно на 1,5м или более до и после каждого из них для отвода тепла и облегчения доступа обслуживающего персонала.
• Когда агрегат находится на месте, сейсмическая мягкая прокладка должна быть помещена под нижнюю раму агрегата, после регулировки уровня агрегата можно закрепить нижний шпильку.
• Установка, изоляция водопроводных путей системы, руководство по проектированию со стороны специалистов и выполнение соответствующих положений спецификаций по установке отопления.
• наружная система водопровода должна быть оснащена сейсмическими мягкими разъемами, фильтрами, обратными клапанами, дренажными клапанами, выпускными клапанами, запорными клапанами; При наличии расширительных резервуаров следует устанавливать на высоте 1 - 1,5 м над системой; Емкость резервуара составляет примерно 10 / 10 от общего количества воды в системе: выпускной клапан должен быть установлен между верхней частью системы и расширительным резервуаром; Системы охлаждающих труб и расширительные резервуары должны подвергаться термоизоляции.
• Водонасосы и агрегаты, насосы и системные водопроводные пути должны быть соединены сейсмическими мягкими соединениями, в то время как трубопроводы и насосы должны иметь свои собственные опоры, чтобы избежать напряжения агрегата.
• Для предотвращения повреждения теплообменных труб в результате попадания в испаритель посторонних веществ, таких как сварочный шлак, требуется, чтобы в водозаборных отверстиях испарителя нашего подразделения (или водонаполнительных отверстиях резервуара) были установлены водяные фильтры более 16 наименований. Промывание и изоляция трубопровода системы должны проводиться перед подключением к агрегату, строго запрещается, чтобы трубопровод был подключен к агрегату до промывки, и в зависимости от высоты фактического положения установки агрегата следует учитывать молниеотвод.
Описание использования：
Перед первой загрузкой, пожалуйста, внимательно прочитайте инструкции по использованию продукта и следуйте шагам, указанным в инструкции по использованию, чтобы обеспечить безопасность; В то же время рекомендуется провести первую загрузку под руководством инженера - наладчика компании.
Перед вводом в эксплуатацию необходимо выполнить следующие работы.
• Подключите все кабели питания к внешнему оборудованию управления питанием по требованию
• Проверьте источник воды в резервуаре или расширительном резервуаре, откройте выхлопной клапан и удалите воздух из трубопровода; Проверьте правильность направления работы компрессора и вентилятора или насосной группы
• Электричество агрегатов для подогрева смазочных материалов (особенно в холодных районах, не менее 12 часов)
• Если система кондиционирования воздуха проверяет исправность конечного оборудования
• в случае отключения основного контура провести пробную эксплуатацию и проверить правильность последовательности действий; Проверьте правильность направления работы компрессора и вентилятора или насосной группы
• Установка режима работы промышленного холодильного оборудования (или тепловых насосов) по мере необходимости
После выполнения вышеуказанных работ вы можете подключить основной источник питания и включить агрегат холодной воды или систему кондиционирования воздуха в качестве хоста; После того, как температура воды соответствует требованиям, нормальный агрегат должен поддерживать последовательность фаз питания без изменений после ввода в эксплуатацию и ввода в нормальную работу.
Техническое обслуживание
• Экипаж был отрегулирован инженером - наладчиком нашей компании и достиг оптимального рабочего состояния, просим пользователя больше не регулировать себя.
• После 24 часов работы агрегата необходимо промыть фильтр на входном конце насоса.
• Запрещается частое использование переключателей, а количество загрузок компрессоров не должно превышать 6 раз в час. Интервал между загрузками должен составлять более 5 минут.
• Переключатель питания основной цепи не может быть отключен в течение нормального срока службы.
• Один раз в месяц должна проводиться полная проверка летательных аппаратов по следующим пунктам:
1. Электрические крепежные болты на концах проводов не ослаблены.
2. Есть ли шум в движущихся частях агрегата и нормально ли они работают.
3. Нормальный ли рабочий ток каждого двигателя, нормальное ли сопротивление изоляции.
• Теплообменники агрегатов очищаются не реже двух раз в год специальным очищающим раствором или водой высокого давления для поддержания хорошего теплообмена.
• Если тепловой насос включен зимой, обратите особое внимание: при температуре ниже 0°C необходимо регулярно проверять теплоизоляцию циркулирующей воды. При этом нельзя отключать входное питание агрегата; При длительном простое необходимо сбрасывать воду из боковых теплообменников и системных трубопроводов, чтобы избежать замерзания трубопроводов.
• Экипаж должен эксплуатироваться, управляться, обнаруживать аномалии и должен быть своевременно остановлен, а также выявлять причины и устранять неисправности. Запрещается бегать с болезнью.
• В случае возникновения неразрешимых трудностей обращайтесь в Центр обслуживания пользователей компании. Предупреждение: Для обеспечения нормального использования вашего агрегата, пожалуйста, следуйте советам по следующим пунктам во время использования (зимой, весной): 1. Обычная остановка, общий выключатель питания блока и однополюсный воздушный переключатель в коробке управления должны оставаться закрытыми.
Когда температура окружающей среды низкая, температура воды соответственно низкая и существует опасность замерзания, агрегат автоматически запускает антифриз - программу, чтобы предотвратить аварию, но в это время, если вы выключите насос и питание агрегата, программа антифриза не удалась, температура воды будет продолжать снижаться, так что водная система замерзает или даже замерзает теплообменник и т. Д. Чтобы избежать этой аварии, вы должны сделать следующие два:
Насос должен быть связан с агрегатом, который управляет пуском и остановкой насоса, а не ручным управлением.
2. Основные контуры и контуры управления насосов и агрегатов должны оставаться включенными, если они не могут быть включены. Необходимо своевременно сбрасывать воду из системы очистки.
Продукты нашей компании при установке и отладке, если пользователь нуждается, вы можете сначала связаться с техническим персоналом компании, чтобы подтвердить, а затем выполнить обслуживание на месте.
Наша компания придерживается принципа непрерывного совершенствования продукции, спецификации продукции, производительность, некоторые улучшения и изменения материалов могут быть трудно сообщить вам, пожалуйста, поймите.
